产品名称：鼎华X-RAY检测设备X-RAY无损探伤检测仪 DH-X7 产品型号：DH-X7 产品优势：鼎华通用型X-Ray检测系统DH-X7是一款自动ON/OFF X-RAY光管批量检测样品，搭配90KV滨松X-RAY光管，检测精度达5um，高分辨率数字X-RAY平板，1536*1536px图像更清晰，几何放大450x，系统放大2000x，540*540mm载物台可容纳大量各种尺寸样品，半自动的NG/OK产品检测，允许60°倾斜观测
鼎华科创X-Ray无损探伤检测仪 DH-X7

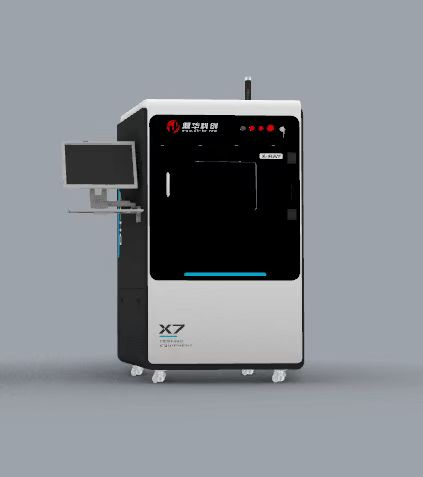

一、产品图片
二、功能特点与优势
|
1.载物台可以沿X Y方向运动 |
有效检测范围更大，提高产品的放大倍率以及检测效率（可选360º旋转载物台） |
|
2.图像探测器可60º倾斜 |
轻易观测产品侧面缺陷，如BGA虚焊、通孔渗锡等 |
|
3.X射线源 |
采用日本滨松（HAMAMATSU）封闭式光管，寿命长，免维护 |
|
4.X射线接收 |
高清数字平板探测器 |
|
5.可视化自动导航窗口 |
操作方便，快速找到检测目标位置 |
|
6.载物平台 |
超大检测空间，尺寸450*500mm（超大工控主板、LED灯条等） |
|
7.可编辑检测程序 |
适用大批量自动检测，提高效率，自动检测NG品 |
|
8.Rework数字库管理 |
可保存编辑的检测程序，检测效果图像 |
|
9.MWS/ERP系统 |
可定制接入，方便管理 |
三、技术参数与规格
1、整机状态
尺 寸： 1100 ×1200 ×2100mm 电源电压： AC220V 10A
重 量： 约1400KG 装箱重量： 约1600KG
装箱尺寸： 1300 ×1400 ×2200mm 功 率： 1.7KW
开门方式： 手动 检测方式： 离线
上料方式： 人工 权限管理： 密码
2、X射线光管
光管类型： 封闭式 光管电流： 200ɥA
光管电压： 90KV 焦点尺寸： 3-5um
冷却方式： 风冷 几何放大倍率： 300倍
3、成像系统
探测器： 新型TFT 辐射耐受: 10000Gy
有效成像面积： 130 ×130mm 保护等级: lP65
像素矩阵： 1536 ×1536 尺寸: 176 ×176 ×47
像素尺寸： 85µm 重量: 3.5KG
空间分辨率: 5.8lp/mm 功耗: 9W
帧率: 20fps 操作温度: 10-40℃
AD转换位数: 16bit 储存温度: -10-55℃
数据接口: 千兆以太网 操作湿: 20-90%HP（无凝霜）
触发模式: 连续采集，脉冲同步 储存湿度: 10-90%HP（无凝霜）
X射线能量范围: 40KV-90KV 影像设定: 亮度，对比度，自动增益和曝光度
4、工控机
显示器: 21.5寸高清显示器 操作系统: Windows10 64位
操作方式: 键盘/鼠标 硬盘/内存: 1TB/8G
5、安全保障
辐射量: 采用钢-铅-钢防护结构，前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置，所测试射线剂量当量率≤1μSV/H 符合国际标准
铅玻璃观察窗 : 透明铅玻璃，隔离辐射以观察被测物体
安全互锁: 用于设备维护保养的开门位置均设置２个高灵敏度限位开关，门一旦开启，X光管即立刻自动断电
电磁安全门开关: 观察窗设有电磁开关，X光管处于工作状态时，观察窗不能开启
急停按钮: 位于操作位旁，按下立刻断电
可视窗口: 具有可视透明窗口，便于在设备运行过程中可以直接从窗口观察到样品情况
X光管保护: 关闭X光后，才可以离开软件进行其他操作
四、应用领域
五、设备工作原理图
六、检测成像
