鼎华首页产品名称：鼎华在线X-Ray无损探伤检测仪DH-KC6000 产品型号：DH-KC6000 产品优势：DH-KC6000是一款针对电子组装件的SMT在线式微焦斑X射线检测设备，它可以直接接入SMT生产线，也可以使用上、下板机离线使用，针对线路板的特点区域或指定器件进行全自动判定检测，实现了无需人工上下料，批量样品检测，自动分析NG/OK产品。
鼎华在线X-Ray无损探伤检测仪DH-KC6000参数资料

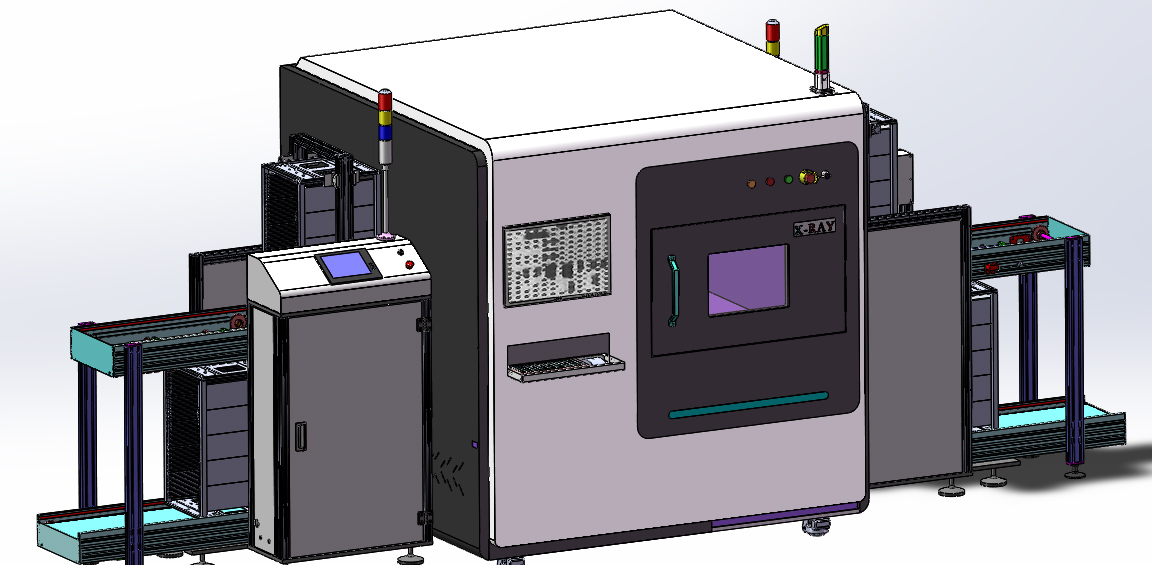

一、产品图片
二、设备介绍
DH-KC6000是一款针对电子组装件的SMT在线式微焦斑X射线检测设备，它可以直接接入SMT生产线，也可以使用上、下板机离线使用，针对线路板的特点区域或指定器件进行全自动判定检测，实现了无需人工上下料，批量样品检测，自动分析NG/OK产品。
三、设备优势
|
1.检测方式 |
轨道式在线检测 |
|
2.上料方式 |
自动上料，可接SMT生产线、接驳台、上下分板机上进行高产能的自动在线检测 |
|
3.自动检测判断 |
自动分拣良品与不良品 |
|
4.X射线源 |
日本滨松封闭式X光管，寿命长，免维护 |
|
5.可视化自动导航窗口 |
操作方便，快速找到检测目标位置 |
|
6.轨道调节范围 |
80-350mm兼容各种PCB板 |
|
7.可编辑检测程序 |
适用大批量自动检测，提高效率，自动检测NG品 |
|
8.Rework数字库管理 |
可保存编辑的检测程序，检测效果图像 |
|
9.MWS/ERP系统 |
可定制接入，方便管理 |
四、技术参数与规格
1、整机状态
尺寸: 1350 ×1350 ×1800mm 电源电压: AC220V 10A
重量: 约1500KG 功率 : 3.5KW
主体装箱尺寸: 1450 ×1450 ×1900mm 装箱重量: 约1700KG
接驳台装箱: 1500 ×1000 ×1200mm 装箱重量: 约700KG
开门方式: 手动 检测方式: 在线
上下料方式: 自动 权限管理: 密码
2、X射线光管
光管类型: 封闭式 光管电流: 200ɥA
光管电压: 90KV-130KV 焦点尺寸: 5um
冷却方式: 风冷 几何放大倍率: 300倍
3、成像系统
探测器: 新型TFT 辐射耐受: 10000Gy
有效成像面积: 130 ×130mm 保护等级: lP65
像素矩阵: 1536 ×1536 尺寸: 176 ×176 ×47
空间分辨率: 5.8lp/mm 像素尺寸: 85µm
帧率: 20fps 操作温度: 10-40℃
AD转换位数: 16bit 储存温度: -10-55℃
数据接口: 千兆以太网 操作湿度: 20-90%HP（无凝霜）
触发模式: 连续采集，脉冲同步 储存湿度: 10-90%HP（无凝霜）
X射线能量范围: 40KV-90KV 影像设定: 亮度，对比度，自动增益和曝光度
4、工控机
显示器: 21.5寸高清显示器 操作系统: Windows10 64位
操作方式: 键盘/鼠标 硬盘/内存: 1TB/8G
5、安全保障
辐射量: 采用钢-铅-钢防护结构，前门视窗采用防护射线的含铅玻璃。在距离箱体20mm的任何位置，所测试射线剂量当量率≤1μSV/H 符合国际标准
铅玻璃观察窗: 透明铅玻璃，隔离辐射以观察被测物体
安全互锁: 用于设备维护保养的开门位置均设置２个高灵敏度限位开关，门一旦开启，X光管即立刻自动断电
电磁安全门开关: 观察窗设有电磁开关，X光管处于工作状态时，观察窗不能开启
急停按钮: 位于操作位旁，按下立刻断电
可视窗口: 具有可视透明窗口，便于在设备运行过程中可以直接从窗口观察到样品情况
X光管保护: 关闭X光后，才可以离开软件进行其他操作
四、应用领域

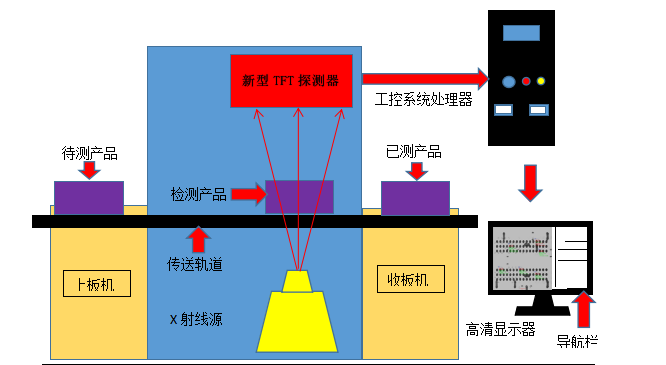

五、设备工作原理图
六、检测成像
