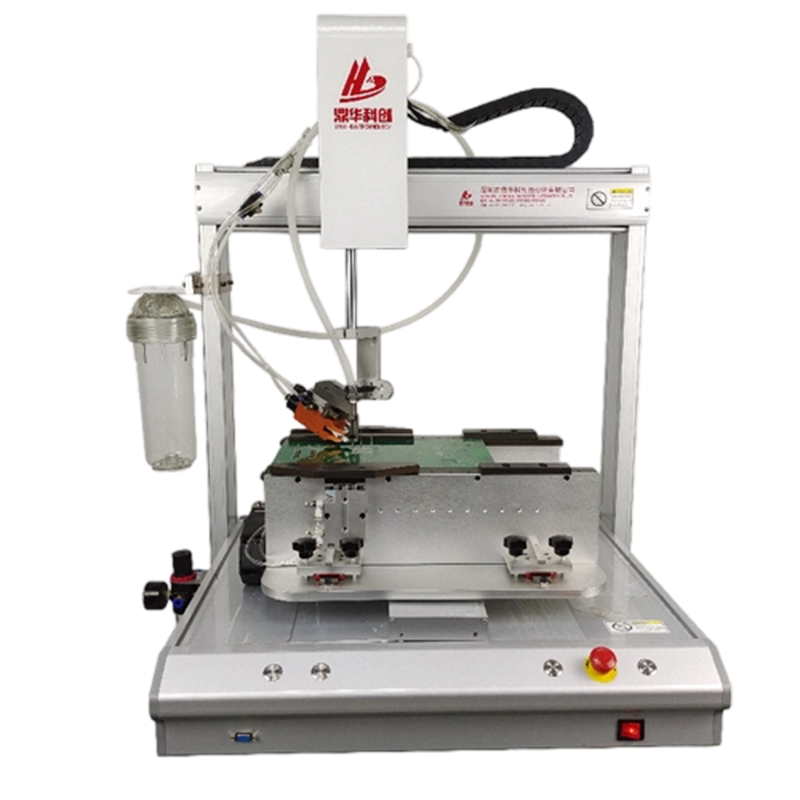

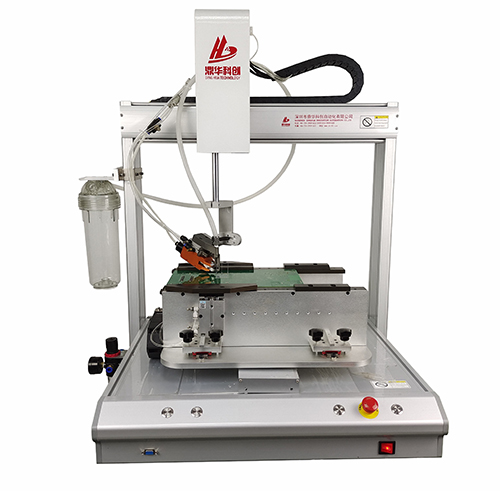

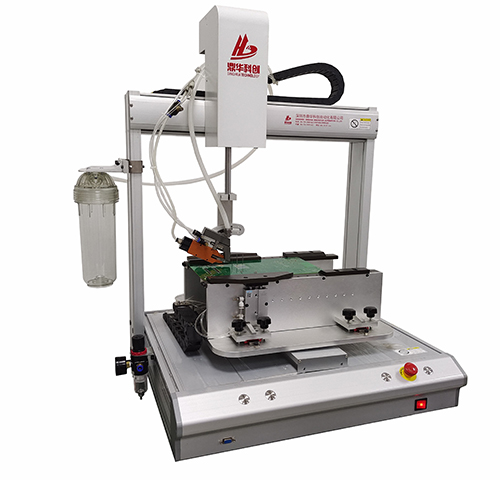

鼎华桌面式自动剪脚机
DH-QJ831
一、产品用途：

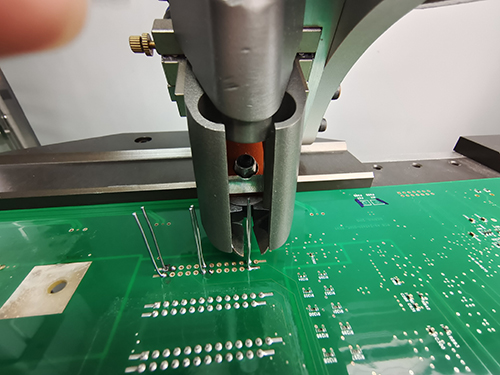

主要适用于PCB行业线路板选择性剪脚
二、特点：
1.剪脚速度快
2.可选择性剪脚，高度可任意设置

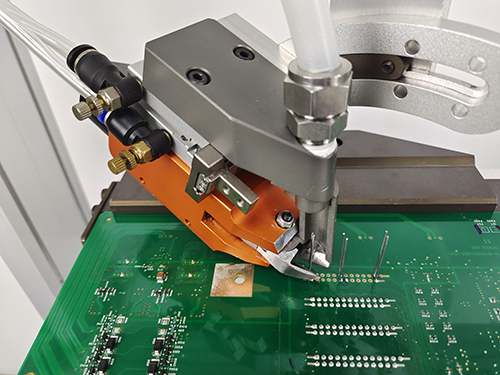

3.Z轴可360度旋转，避开障碍

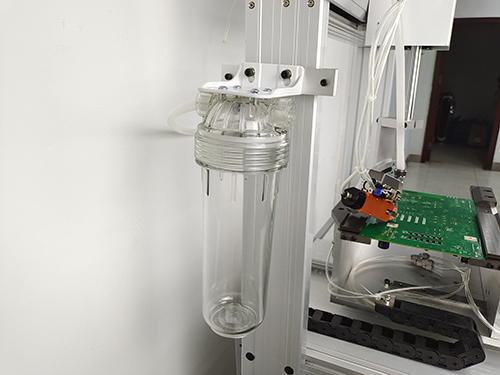

4.真空吸料装置吸走废料
5.可存储999组编程文件，生产不同产品一键轻松切换，无需再次编程；
6.可根据客户需求定制设备平台尺寸。
三、规格参数：
|
设备外形 |
||||||
|
型号 |
DH-QJ731 |
电源 |
AC 220V 50/60HZ |
|||
|
设备尺寸 |
800*650*900（mm） |
气源 |
0.6～0.8Mpa |
|||
|
设备重量 |
55KG |
功率 |
0.6KW |
|||
|
行程及尺寸范围 |
||||||
|
PCB尺寸范围 |
小50*50mm;[敏感词]260*380mm |
PCB定位方式 |
工艺边定位 |
|||
|
行程 |
X：400 Y：400 Z:100 R：360° |
夹具尺寸 |
长：380；宽：0~260（可调） |
|||
|
引脚直径 |
直径0.2~1.6mm; 材质:铜，铝，铁，铜铝合金 |
剪脚方式 |
气动剪 |
|||
|
运动系统 |
||||||
|
驱动传动 |
闭环电机、丝杆、同步带 |
编程方式 |
手柄+人工示教 |
|||
|
运动控制系统 |
四轴（剪脚）运动控制系统 |
剪脚速度 |
1.5s/点 |
|||
|
吸料方式 |
真空吸料管 |
剪脚高度 |
单点可控可调 |
|||
四、性能描述：
1. 单点编程方式可以直接输入剪脚坐标，设备编写工作程序可进行点到点、块到块的复制，缩短程序编写时间，且简单易学，轨迹焊点可实现全局修改；
2. 简单操作示教盒，可编辑连续快速点焊，引导运动末端到达引脚位置。设定更换产品间隔，实现循环焊接方案，提高操作效率；
3. 设备可存储999个操作程序，同一机器可对999款不同产品进行剪脚加工；
4. 每个引脚点的速度可独自调试和设置，文件名可输入中英文及数字；
5. 中文界面输入，易学易懂,不需外接教导器，比同类产品调试更方便,简单便利；
8. 根据客户产品,可根据引脚直径、材质选择装配气动剪；
9. 可随时调用剪脚轨迹，存储多个剪脚轨迹的文件，无需重复编辑；
10. 具备电脑控制运动，软件编程，可实现多台操作；
